데이터베이스 이론과 실습 9주차

flowchart TD
    id0{작은 세계} --> id1[요구사항 수집과 분석] --> id2(개념적설계) --> id3[개념적스키마 or ER스키마] --> id4[논리적 설계]
    --> id5(논리적 스키마 or 관계 DB 스키마) --> id6[정규화] --> id7(정규화된 릴레이션들) --> id8[물리적 설계] --> id9(물리적 스키마 or 릴레이션, 인덱스...)

개념적 설계

• ER 모델

논리적 설계

• DBMS의 특성을 고려
• 관계 DBMS에서는 ER 스키마를 릴레이션들로 사상

물리적 설계

• 하드웨어/운영 체제의 특성을 고려
• 성능상의 요구사항

요구사항 분석

• 기존의 문서를 조사하고, 인터뷰나 설문 조사

• 요구사항에 관한 지식을 기반으로 * 관련있는 엔티티들과 그들의 애트리뷰트가 무엇인지 * 엔티티들 간 관계를 파악

• 물리적인 사항과 독립적으로, 한 조직체에서 사용되는 정보의 모델을 구축하는 과정
• 대표적 데이터 모델 : ER모델
• 엔티티 타입, 관계 타입, 애트리뷰트 들을 식별
• 완성된 개념적 스키마(ER 스키마)는 ER 다이어그램으로 표현

ER 모델

ER(Enitity Relation) 모델

• 각 값마다 틀린 값을 가지는 경우 해당 애트리뷰트 밑에 “_“ 를 붙임

엔티티

• 하나의 엔티티는 사람, 장소, 사물, 사건 등과 같이 독립적으로 존재하며 고유하게 식별 가능한 실세계의 객체
• 직원처럼 실체가 있는 것도 있지만, 수강과 같이 추상적인 것도 존재

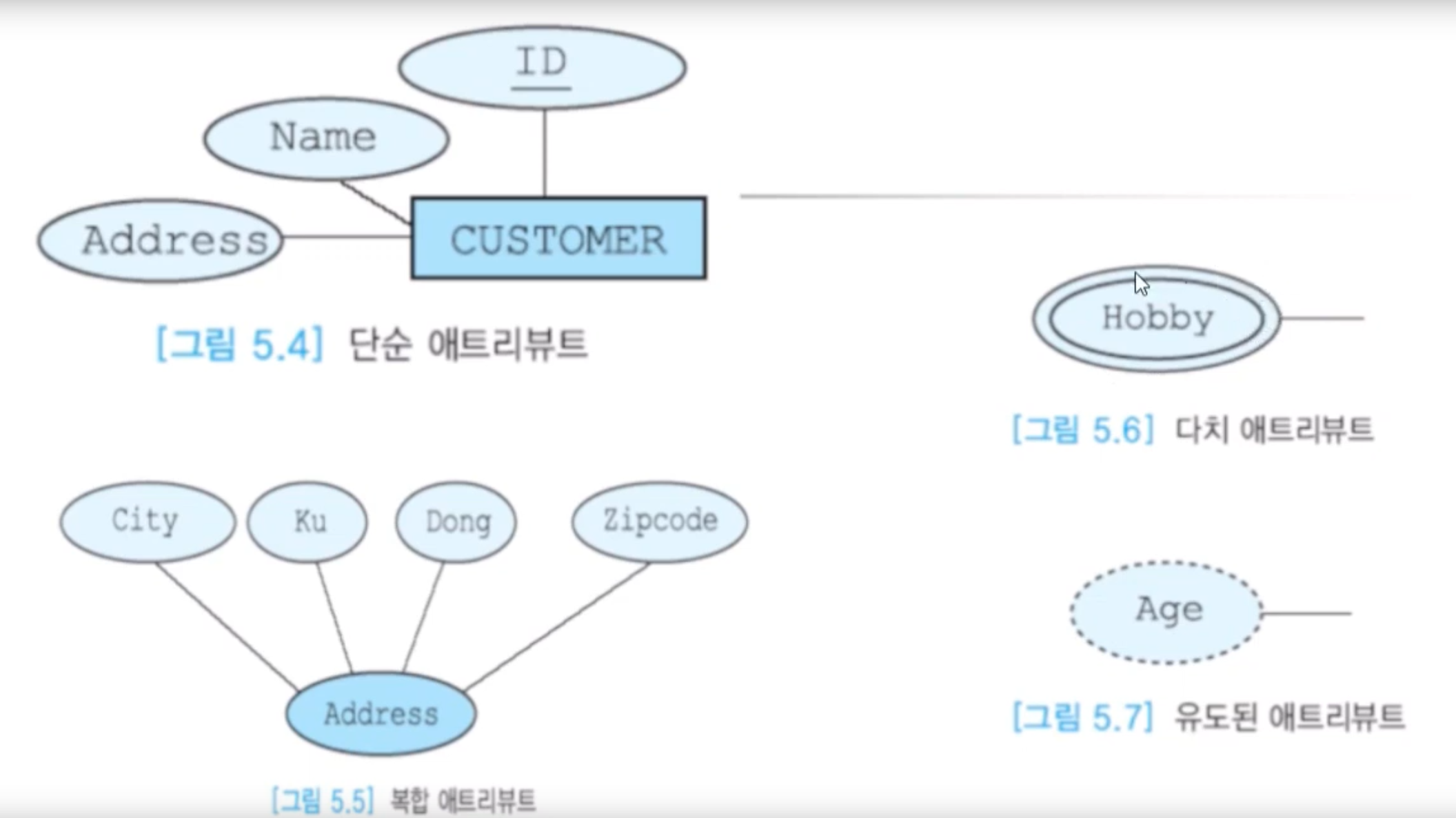

애트리뷰트

• 하나의 엔터티는 연관된 애트리뷰트들의 집합

  • Ex) 사원 엔티티는 사원번호, 이름, 직책, 급여등의 애트리뷰트를 보유

  • 타원으로 표시

  • 특수한 애트리뷰트

    • 복합 애트리뷰트
    • 다치 애트리뷰트
    • 유도된 애트리뷰트

관계

• 관계는 엔티티들 사이에 존재하는 연결

• 요구사항 분석에서 동사는 ER다이어그램에서 관계로 표현

• ER 다이어그램에서 다이아몬드로 표현됨

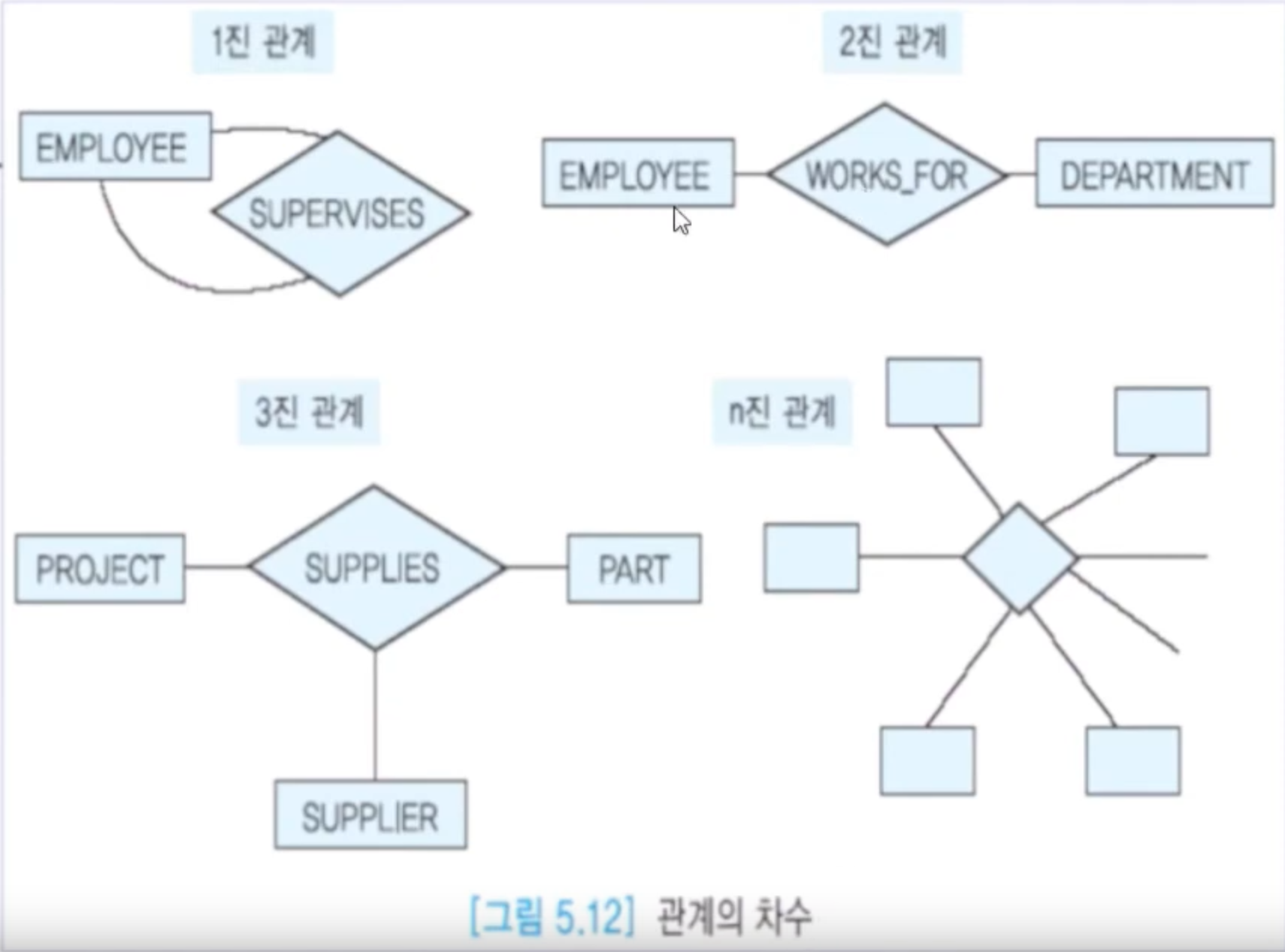

  2진관계

  • 테이블 2개를 연결하는 것

    Ex) 부서와 직원 테이블을 근무하다로 연결

  erDiagram
  추후에 추가







• 예시

  • 부서 테이블:

    • 부서번호

    • 부서명

    • 위치

  • 직원 테이블:

    • 직원번호
    • 이름
    • 주민번호
    • 직책
    • 주소 * 시, 구, 동, 호….
    • 나이
    • ….




erDiagram
추후에 추가

erDiagram
추후에 추가

erDiagram
추후에 추가

• 직원 테이블의 주소의 경우 시, 구, 동 등 모든 정보가 필요로 함

  이를 복합 애트리뷰트라고 함

• 나이의 경우 주민번호를 통하여 계산 가능함

  이를 유도된 애트리뷰트라고 함

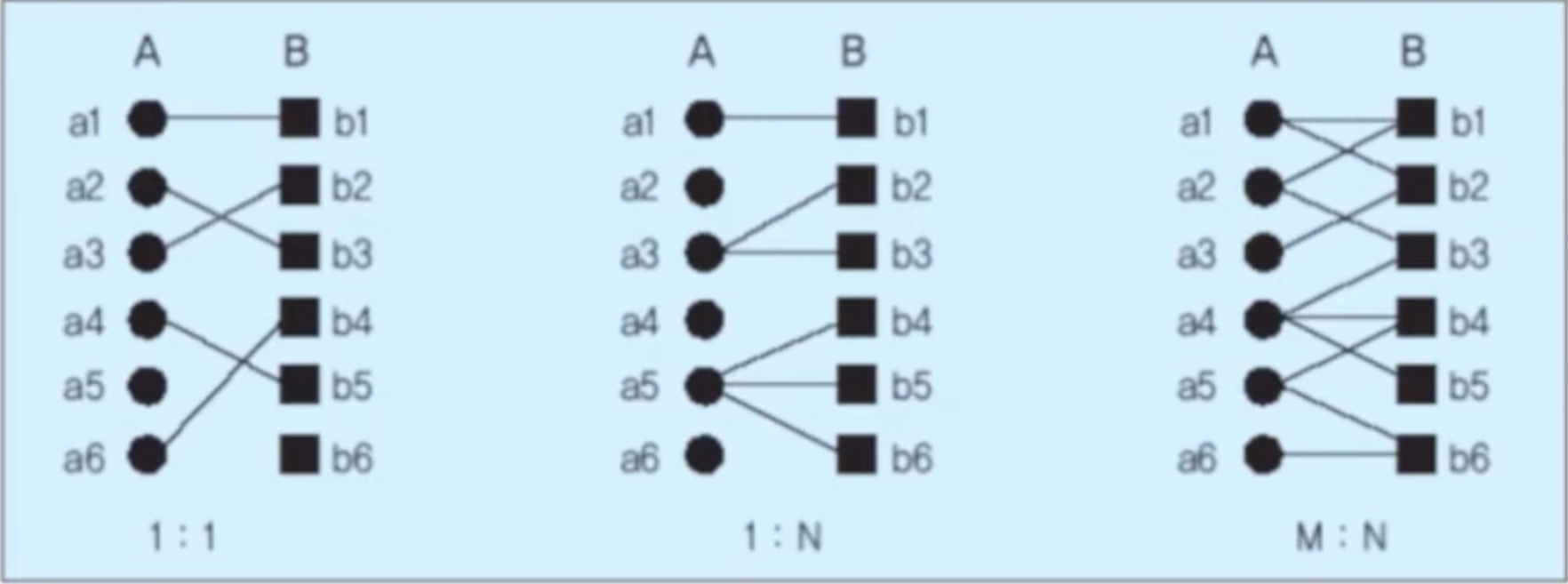

카디날리티

• 관계를 1:1, 1:N, M:n으로 구분

• 위의 부서 테이블과 직원 테이블의 경우 ‘부서’라는 테이블에 ‘직원’이 여러 명이 있는 형태임

  이를 관계로 나타내면 1:N의 비율이다.

• 또한 학교 데이터베이스를 ERD로 나타낼 경우 교과목 - 학생은 M:N의 비율로 나타나게 된다.
•
